矩形永磁台组合铣削大型弧段技术亮点

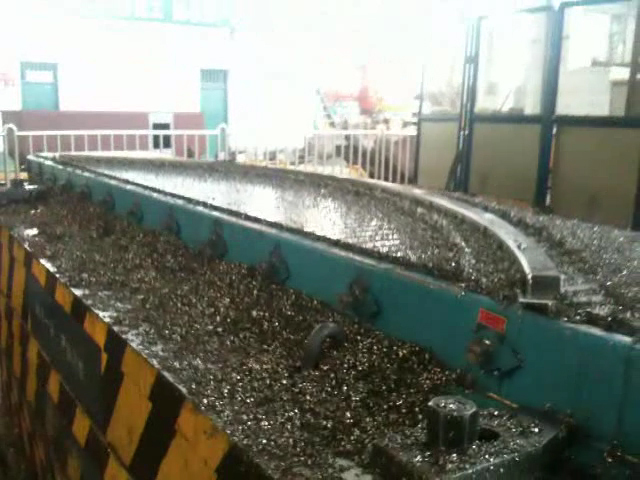

为了解决用户车削或铣削大直径弧段不便装夹固定的问题，使用我公司制造的矩形永磁台吸持这些弧段，均匀地安装在立车或数控龙门铣的铸铁台上，达到快速装夹、批量加工、提高精度的目的。

一、产品特点：

我公司利用ZL200520096055.3金属工件加工永磁工作台专利技术（详见专利证书复印件），生产的大型矩形永磁台既可以组合安装在龙门铣上使用，也可以组合安装在立车上使用。

二、技术规范：

1、该永磁台利用高品位钕铁硼强磁材料作为磁源，工作面的吸力能达到30kgf/cm²，以满足牢靠吸附大直径弧段并进行车削和铣削加工的需要。

2、为了生磁操作省力，每个永磁台只设置2个生磁开关，从一个长边上操作。为了减轻操作者的劳动强度，除了配备专用的弯角套筒扳手外，还配一套专用气动扳手(限有足够气源的工况现场)。设置明显的“生磁”“消磁”红色标志，确保操作无误。

3、为了减少永磁台平面的变形和便于拆卸维修，永磁台的固基采用螺栓连接箱框式结构；两个长边上分别设有2个吊环螺栓，用于整体起吊；箱框周边的底部设置125×25的槽孔，其中长边上设2个，端头各设1个。16个永磁台利用槽孔加压板螺栓按四组均分固定在立车的转盘上或者按2组平行地固定在龙门铣的铸铁台上。

4、磁极工作面上的匀布沟槽用硬质胶填充，便于加工铁屑的迅速清理；磁极工作面的一个端头，安装一块360×25×20的止移挡条，磁极工作面的一个长边上安装一条450×25×20的止移挡条，该挡条用螺栓固定，便于拆卸或更换不同厚度的挡条，满足不同的需要；还可以根据需要设置工艺孔（或螺栓孔），用于添加可以调整角度的止移板，利用“三点止移稳面”的原理，满足断续车削弧段稳定性的需要。

6、被加工工件的微量剩磁会在一定的时间内自然消失。如果需要及时消除微量剩磁，可以配备专用退磁机，达到瞬间消除剩磁的目的。

7、适应工作温度-30℃—80℃。整个台面上无需电源，进行冷却液加工时，不影响本产品的正常性能，可以确保使用安全。
